Telhas Galvanizadas/Galvalume

Última Atualização: 11 Agosto 2016
Acessos: 12443

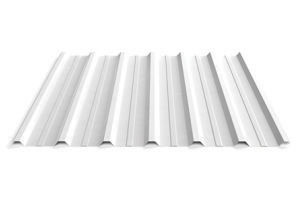

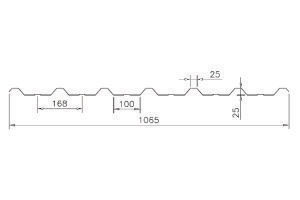

AT25 - Telha Trapézio 25 Galvanizada (Galvalume)

As telhas do modelo AT25 são indicadas para aplicação em cobertura onde é exigida uma sobrecarga concentrada frequente ou onde há necessidade da presença de trabalhadores para a manutenção de calhas, exaustores, etc. Sua aplicação também se dá em grande escala para fechamento lateral.
Especificações Técnicas
Espessura (mm) Peso  Nº de Apoio 1400   1800   2000   2400
Kg/m Kg/m2  FE CO FE CO FE CO FE CO
0,43 3,87  3,94  2 104 114 47 67 33 54 17 32
 3 114 114 67 67 54 54 36 36
 4 144 144 85 85 68 68 40 46
0,50 4,50  4,59  2 123 135  56   80  39 64 21 38
 3 135  135  80 80 64 64 43 43
 4 170 170 101 101 81 81 48 55
0,65 5,85  5,96  2 164 179 74 106 52 85 28 50
 3  179  179 106 106 85 85 57 57
 4  226  226 134 134 108 108 64 73

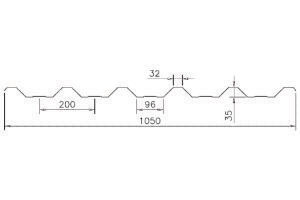

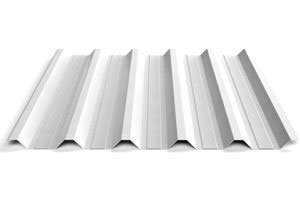

AT40 - Telha Trapézio 40 Galvanizada (Galvalume)

As telhas do modelo AT40 são recomendadas para aplicação em cobertura onde é exigida uma sobrecarga concentrada frequente ou onde há necessidade da presença de trabalhadores para a manutenção de calhas, exaustores, etc... Sua característica técnica permite maior vazão e espaçamento entre terças.
Especificações Técnicas
Espessura (mm) Peso  Nº de Apoio 2000 2250 2500 2750
Kg/m Kg/m2  FE CO FE CO FE CO FE CO
0,43  3,87  3,94 2 105 105 83 74 68 54 56 41
3 105 105 83 83 68 57 56 56
4 131 131 104 104 85 84 69 69
0,50  4,50  4,59 2 122 122 96 86 79 63 64 47
3 122 122 96 96 79 78 64 64
4 152 152 120 120 98 97 80 80
0,65  5,85  5,96 2 157 157 124 111 100 81 83 61
3 157 157 124 124 100 100 83 83
4 196 196 155 155 126 126 104 104

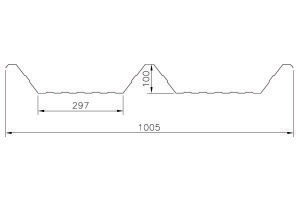

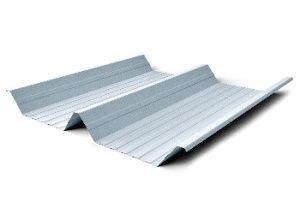

AT100 - Telha Trapézio 100 Galvanizada (Galvalume)

A Telha trapezoidal AT100 tem excelente resistência mecânica e grande capacidade de escoamento.

Aplicação:

Cobertura de edifícios industriais com grande extensão e com capacidade de vencer vãos maiores do que as telhas trapezoidais de terça baixa. Coberturas extensas, com planos de captação de água até 40 metros, requerem uma telha com grande capacidade de escoamento, algo que a AT100 proporciona com seu canal de quase 100mm de altura e 475mm de largura.


Especificações Técnicas
Espessura (mm) Peso  Nº de Apoio 3500 4000 4750 5750
Kg/m Kg/m2  FE CO FE CO FE CO FE CO
0,43  3,87  3,94 2 104 114 47 67 33 54 17 32
3 114 114 67 67 54 54 36 36
4 114 114 85 85 68 68 40 46
0,50  4,50 4,72 2 108 108 81 81 56 56 34 37
3 108 108 81 81 56 56 37 37
4 136 106 103 103 71 71 47 47
0,65  5,85 6,14 2 143 143 108 108 75 75 46 49
3 143 143 108 108 75 75 49 49
4 181 181 137 137 95 95 63 63

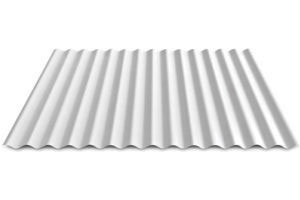

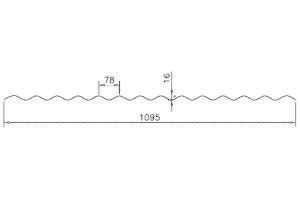

AT17 - Telha Ondulada 17 Galvanizada (Galvalume)

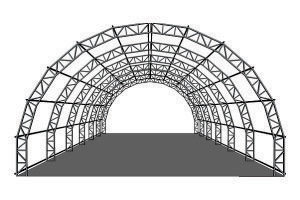

As telhas do modelo AT17 são especialmente recomendadas para aplicações em coberturas em forma de arco. As ondas suaves da telha AT17 fazem dela a solução ideal para compor fachadas ou coberturas arqueadas. O Perfil pode ser usado na vertical ou na horizontal e favorece que outros elementos arquitetônicos se destaquem em conjunto com o espírito contemporâneo que o aço traz como revestimento. A simetria do perfil AT17 permite sua utilização para compor coberturas ou fachadas com seguimentos côncavos e convexos.
Especificações Técnicas
Espessura (mm) Peso  Nº de Apoio 1100 1500 1800 2000
Kg/m Kg/m2  FE CO FE CO FE CO FE CO
0,43  3,87  3,94 2 90 153 33 58 17 32 12 22
3 163 163 85 86 47 58 34 46
4 190 204 72 108 40 70 28 50
0,50  4,50 4,59 2 108 183 40 69 21 38 14 27
3 194 194 102 102 57 69 40 55
4 227 243 87 129 48 84 34 60
0,65  5,85 5,96 2 148 250 54 95 29 52 19 36
3 262 262 138 138 78 94 55 75
4 310 329 119 174 66 114 46 82

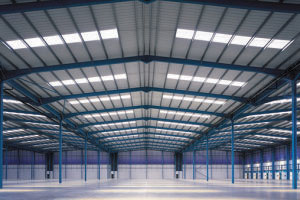

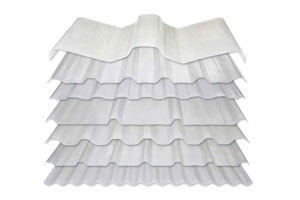

Telhas Translúcidas

As telhas translúcidas da ATIVA TELHAS são produzidas com proteção dos raios UV, não amarelam com o tempo e permitem um maior aproveitamento da luz solar, tornando o ambiente mais iluminado. São fabricadas em quatro opções de modelos: Trapezoidal AT25, Trapezoidal AT40, Trapezoidal AT100 e Ondulada AT17.
Características Técnicas
Peso Específico  1,35gf/dm2
Tensão de ruptura à tração 900kg/cm2
Tensão de ruptura à compressão 2100kgf/cm2
Tensão de ruptura à flexão    1360kgf/cm2
Módulo de elasticidade    80.000kgf/cm2
Absorção de água    0,33
Condutividade térmica 0,11kcal/mhc
Coeficiência de dilatação linear 3,6 x 10-5m/mc
Resistência a temperatura    70º
Ondulada AT17 1100mm
Trapezoidal AT25 1020mm
Trapezoidal AT40 980mm
Trapezoidal AT100 N/C
Transmitância luminosa (cor branco ou leitoso) 70%
Transmitância luminosa (incolor) 90%
Transmitância térmica (cor branco ou leitoso) 46%
Transmitância térmica (incolor) 81%
Espessura disponíveis 0,80mm, 1,00mm, 1,20mm, 1,50mm, e 2,00mm

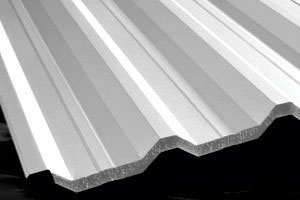

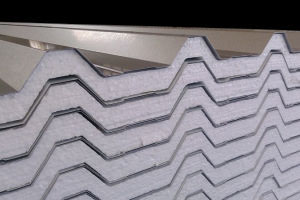

Telhas Termoacústicas (Sanduíche)

As telhas termo acústicas são caracterizadas pelo revestimento de telhas metálicas convencionais com duas telhas constituindo um "sanduíche" ou simplesmente uma única telha metálica com revestimento inferior. O produto tem como característica primordial a utilização da seguinte matéria-prima: Poliestireno (EPS) e sua fixação é efetuada com cola. A espessura do Poliestireno (EPS) pode variar de 30, 50 até 100mm(milímetros) ou outras a critério do cliente, considerando sempre que estas medidas devem ser medidas nas partes baixas do trapézio.


  • Recheio isolante em poliuretano (PU) ou poliestireno (EPS) colado à telha
  • Auto extinguível, em placas trapezoidais de 1000 x 1000
  • Comprimento máximo 12 metros
  • Disponível nos modelos: Trapezoidal AT25, Trapezoidal AT40, Trapezoidal AT100 e Ondulada AT17
  • Isopor na espessura de 30mm à 50mm
  • Fabricada também com superfície inferior em chapa lisa de 0,50mm
  • Espessura da chapa: 0,43mm, 0,50mm e 0,65mm



Especificações Técnicas
Material K (Kcal/m.h.ºc) Densidade Kg/m3 Espessura/mm
Poliuretano 0,016 35/45 50
Poliuretano 0,016 35/46 30
Poliestireno F3 0,026 20/25 48
Poliestireno F3 0,026 20/25 35
Poliestireno F3 0,026 20/25 14
Poliuretano F1  0,029 13/16 50
Poliuretano F1  0,029 13/16 40
Poliuretano F1  0,029 13/16 20

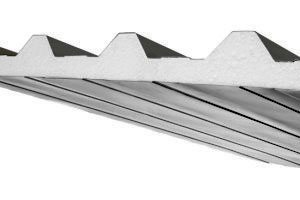

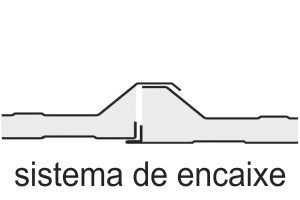

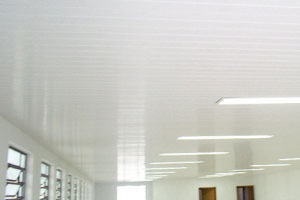

Telhas Forro Termoacústicas (Sanduíche)

A Telha Forro é uma solução inovadora para fechamento de cobertura onde o conforto termoacústico é uma das principais necessidade no ambiente que tem a função de acabamento, conferindo ao produto um aspecto de forro com um visual extremamente agradável. É fabricada a partir das telhas trapezoidais AT25, AT40, AT100 e Onduladas AT17. Recebe uma placa de EPS ou PU de densidade (+/- 30Kg/m3) ou alta densidade (+/- Kg/m3) de acordo com a eficiência esperando no ambiente relativo ao conforto térmico e acústico.
  • Recheio isolante em poliuretano (PU) ou poliestireno (EPS) colado à telha
  • Auto extinguível, em placas trapezoidais de 1000 x 1000
  • Comprimento máximo 6 metros
  • Disponível nos modelos: Trapezoidal AT25, Trapezoidal AT40, Trapezoidal AT100 e Ondulada AT17
  • Isopor em espessura de 30mm à 50mm
  • Fabricada também com superfície inferior em chapa lisa de 0,50mm
  • Espessura da chapa: 0,43mm, 0,50mm e 0,65mm



Especificações Técnicas
Material K (Kcal/m.h.ºc) Densidade Kg/m3 Espessura/mm
Poliuretano 0,016 35/45 50
Poliuretano 0,016 35/46 30
Poliestireno F3 0,026 20/25 48
Poliestireno F3 0,026 20/25 35
Poliestireno F3 0,026 20/25 14
Poliuretano F1  0,029 13/16 50
Poliuretano F1  0,029 13/16 40
Poliuretano F1  0,029 13/16 20
